Новый инструмент HiPACS от Kennametal за один шаг выполняет сверление и зенкование крепежных отверстий в деталях авиационного назначения

Обеспечивая очень высокую точность отверстий, этот инструмент значительно снижает стоимость операций сверления деталей аэрокосмической отрасли


Компания Kennametal представляет систему HiPACS для изготовления отверстий с фаской под крепления в деталях авиационно-космического назначения. Новый высокоточный инструмент, выполняющий сверление и зенкование за одну операцию, отвечает строгим требованиям к точности, предъявляемым аэрокосмической отраслью, и отличается высокой стойкостью при обработке элементов самолетов из композитных материалов, титана и алюминия.

«Большинство используемых сегодня инструментов для сверления отверстий под крепеж представляют собой сложные комбинированные системы, изготавливаемые на заказ с длительным сроком выполнения, — утверждает Георг Рот, менеджер по продукции Kennametal. — Система HiPACS состоит из стандартных компонентов и обеспечивает эффективное сверление отверстий по низкой стоимости, при этом сверло и пластина устанавливаются независимо друг от друга. Это единственная на рынке система с индексируемой режущей пластиной, формирующая отверстие с фаской под крепления в деталях аэрокосмической отрасли за одну операцию.»


Новый инструмент HiPACS от Kennametal за один шаг выполняет сверление и зенкование крепежных отверстий в деталях авиационного назначения

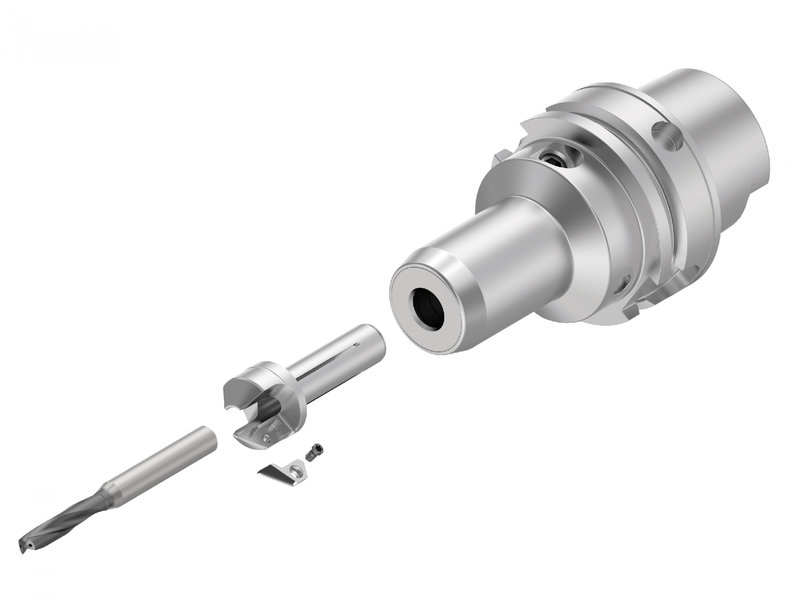

HiPACS от Kennametal — это экономичная и простая в сборке система, состоящая из трех компонентов: переходной втулки, сменной пластины и цельного твердосплавного сверла. Подходит для использования с любым стандартным гидравлическим патроном.

Три стандартные позиции исключают необходимость в специальном инструменте
Модульная система HiPACS, предназначенная для закрепления в стандартном гидравлическом патроне, состоит из трех легко собирающихся компонентов:
– переходная втулка с прецизионным посадочным гнездом под пластину. В сочетании со стандартным гидравлическим патроном обеспечивает надежное закрепление и биение в пределах 3 мкм, что значительно повышает срок службы инструмента и качество получаемых отверстий;
– Исключает необходимость в дорогостоящем специальном ступенчатом сверле, сокращает производственные расходы и позволяет получить фаску с точностью, соответствующей отраслевым требованиям.
– два типа твердосплавных сверл со вставками или с покрытием из PCD охватывают весь спектр обрабатываемых материалов, встречающихся в типовых изделиях аэрокосмической отрасли. Цилиндрический хвостовик обеспечивает регулировку длины в пределах 10 мм.




Новый инструмент HiPACS от Kennametal за один шаг выполняет сверление и зенкование крепежных отверстий в деталях авиационного назначения

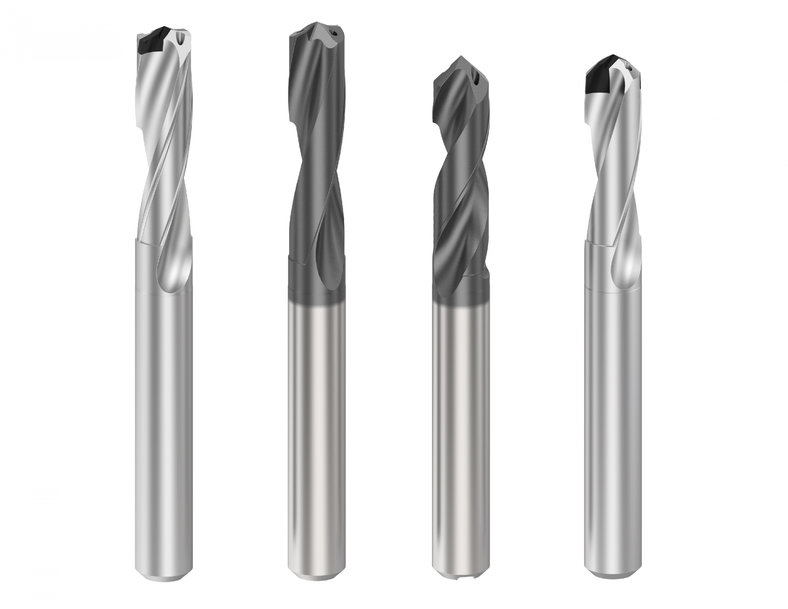

В системе HiPACS используются стандартные твердосплавные сверла с покрытием или вставками из PCD.

Новый инструмент для сверления и зенкования HiPACS можно использовать на любом типовом оборудовании, применяемом в аэрокосмической отрасли. Твердосплавные сверла с алмазным покрытием рекомендуется выбирать для особых нежестких условий обработки, например, для робота манипулятора и сверлильных установок. А сверла со вставками из PCD превосходно работают в стабильных условиях, например, на станках портального типа.

Благодаря стандартному типу крепления система HiPACS может использоваться на любом станке с ЧПУ и подходит для разнообразных вариантов сверления и зенкования.
