Подшипники NSK, применяемые в вентиляторе печи в пекарне, обеспечивают увеличение срока службы в 4,5 раза

Ведущая британская пекарня столкнулась с регулярными внезапными остановами из-за преждевременного выхода из строя опорных подшипниковых узлов с шариковыми подшипниками, установленных в рециркуляционном вентиляторе высокотемпературной печи. Переход на корпуса NSK со сферическими роликовыми подшипниками с повышенной грузоподъемностью и лабиринтными уплотнениями позволил увеличить срок службы в 4,5 раза, обеспечивая ежегодную экономию в 34 907 евро.

Отказы опорных подшипниковых узлов серьезно нарушали работу линии производства булочек в пекарне, что вело к высоким расходам из-за простоя и порчи продуктов. Поломки подшипников происходили каждые 6 недель, поэтому руководство решило пригласить группу специалистов NSK для изучения проблемы в рамках программы по улучшению основных средств AIP.

По завершении полной проверки условий эксплуатации и анализа неисправных подшипников сотрудники NSK пришли к выводу, что подшипники заклинивают из-за чрезмерного преднатяга и использования неподходящей смазки. Было сделано заключение, что применяемые подшипники непригодны для размещенного вертикально вентилятора с ременным приводом и что более продуманный выбор подшипников позволит повысить надежность вентилятора, который выполняет крайне важную функцию рециркуляции воздуха внутри печи, тем самым обеспечивая одинаковую температуру и равномерное выпекание продуктов.

NSK предложила переход на опорные подшипниковые узлы серии SNN со сферическими роликовыми подшипниками HPS (с высокими эксплуатационными характеристиками) и лабиринтными уплотнениями и порекомендовала правильный способ расположения подшипников, радиальный внутренний зазор и смазку. Это решение позволяет получить гораздо более высокую радиальную и осевую грузоподъемность, которой также способствует «плавающая» опора для компенсации теплового расширения вала и разбалансировки вентилятора (динамических отклонений).

Проведенное испытание показало немедленные улучшения: срок службы подшипников вырос с 6 до 27 недель, тем самым сократились как общая продолжительность простоев техники, так и расходы на техническое обслуживание.

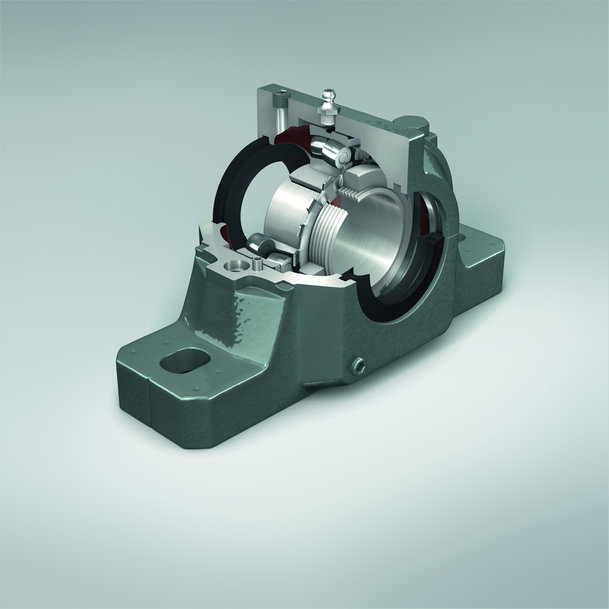

Модульные опорные корпуса серии SNN разработаны для использования при неблагоприятных условиях эксплуатации. Техническое обслуживание облегчается благодаря точно спроектированному разъемному корпусу, который позволяет легко заменять подшипник. Повторное смазывание можно производить через два отверстия, а выпускное отверстие предотвращает накопление избытков консистентной смазки.

Дополнительными преимуществами корпусов серии SNN являются высокая жесткость (для уменьшения деформации опоры подшипника) и хорошее рассеивание тепла. Подшипниковые узлы могут поставляться для валов диаметром от 20 до 140 мм.

Поставляемые в комплекте со стальным или латунным сепаратором сферические роликовые подшипники NSKHPS отличаются оптимизированной конструкцией дорожек качения и обработкой поверхностей, а также температурной стабильностью до 200 °C. Кроме того, подшипники NSKHPS обеспечивают увеличение динамической грузоподъемности на 25%, что важно при использовании в вентиляторе печи, и увеличение предельной скорости на 20%.

В сочетании с корпусами серии SNN подшипники NSKHPS позволили пекарне добиться значительной экономии за счет меньшего количества поломок и замен подшипников, сокращения расходов на работы по техническому обслуживанию и уменьшения количества испорченных продуктов. В результате удалось повысить эффективность производства и надежность оборудования.

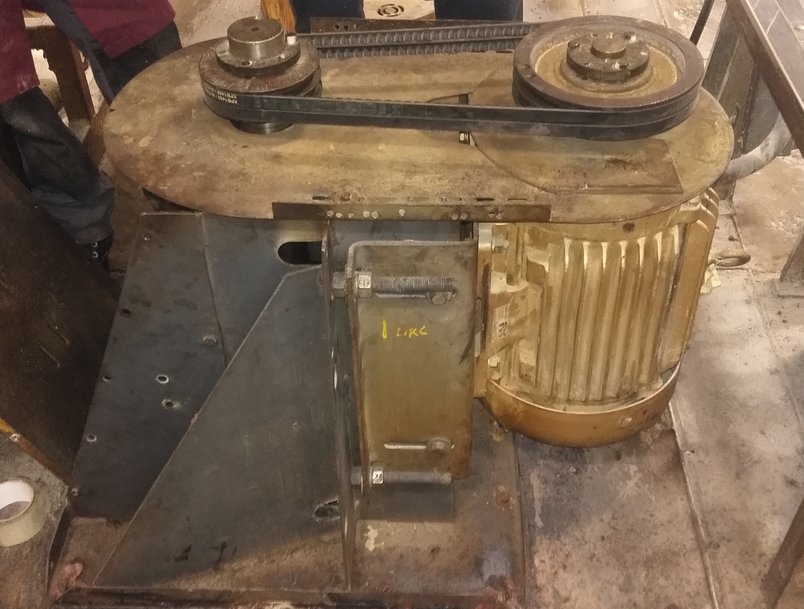

1) Внешний вид рециркуляционного вентилятора с ременным приводом
