ПОЛНОСТЬЮ АВТОМАТИЗИРОВАННАЯ БЫСТРАЯ СМЕНА КУЛАЧКОВ БЕЗ ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТОВ

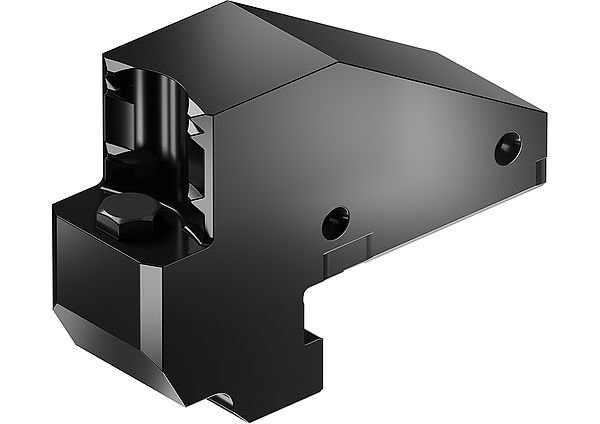

Чтобы переоснастить стандартный 3-кулачковый патрон, заменив зажимные вставки SCHUNK RAPIDO, требуется не более 60 секунд. Для этого необходимо установить зажимные вставки на базовые или промежуточные кулачки и сдвинуть их назад, защелкнув их на месте. Замену можно выполнять вручную или, в случае токарных патронов со встроенными базовыми кулачками, полностью автоматически с помощью робота.

ПОЛНОСТЬЮ АВТОМАТИЗИРОВАННАЯ БЫСТРАЯ СМЕНА КУЛАЧКОВ БЕЗ ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТОВ

Запорный механизм будет надежно удерживать зажимные вставки даже если они не защелкнулись. Систему можно использовать при горизонтальном или вертикальном положении шпинделя. Благодаря высокой точности интерфейса быстрой смены SCHUNK RAPIDO обеспечивает точность повторения <0,02 мм, что позволяет выполнять чистовую обработку различных поверхностей. Система быстрой смены позволяет выполнять зажатие по внутреннему и внешнему диаметру. Для обеспечения необходимой гибкости SCHUNK разработал концепцию заготовок кулачков, состоящих из мягких зажимных вставок разной высоты. Более того: в рамках этой концепции, из стандартных заготовок можно очень быстро изготовить зажимные вставки с зубчатым контуром, специализированные или облегченные кулачки; при этом пользователи могут сделать это самостоятельно. По запросу, на зажимные вставки RAPIDO дополнительно может быть установлен чип RFID, нанесены QR-код или индивидуальная маркировка. В специальных конструкциях могут использоваться другие варианты.


ПОЛНОСТЬЮ АВТОМАТИЗИРОВАННАЯ БЫСТРАЯ СМЕНА КУЛАЧКОВ БЕЗ ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТОВ
Благодаря высокоточному интерфейсу подвески/модуля быстрой смены система SCHUNK RAPIDO обеспечивает быструю замену с точностью повторения до 0,02 мм.

Встраиваемые или поставляемые в рамках комплекта переоборудования

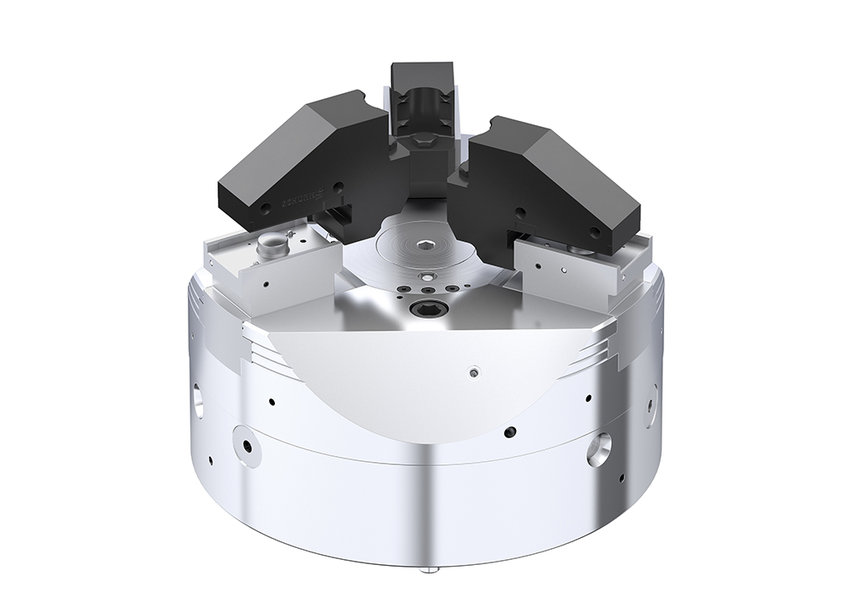

Имеется два варианта поставки SCHUNK RAPIDO: встроенные в токарный патрон SCHUNK. В этом случае токарный патрон оснащается базовыми кулачками RAPIDO на предприятии-изготовителе SCHUNK. Блокировка патронов такой конструкции может выполняться как вручную, так и полностью автоматически. Во втором случае RAPIDO может устанавливаться в работающие патроны токарных станков, для чего на имеющийся базовый кулачок необходимо установить промежуточный кулачок RAPIDO и заменить соответствующую зажимную вставку RAPIDO. В этой конструкции смену можно выполнять вручную с помощью штифта. Когда промежуточный кулачок снят, можно использовать кулачки с обычным интерфейсом.
